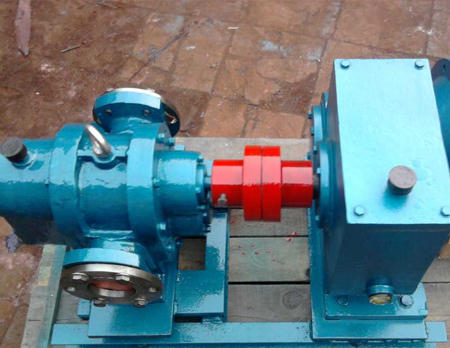

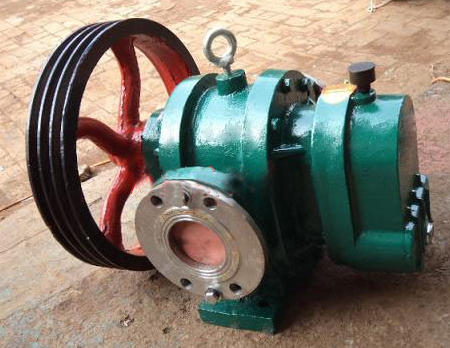

泊頭市星河泵業制造有限公司生產的LC高粘度羅茨泵屬于凸輪式容積泵,對粘度適應范圍較寬,是專門為高粘介質設計的油泵,該羅茨油泵有帶傳動和齒輪減速機驅動兩種形式,皮帶輪轉數為固定值400轉/分鐘,減速機可隨意設定,可以反轉作用,且具有轉速低、自吸、操作方便、、運轉平穩、泵可預熱等特點。
LC高粘度羅茨泵適用范圍:
適用于輸送溫度不高于140℃的原油、石油、糖稀、酵母淡堿性及粘度大的液體。
LC高粘度羅茨泵用途:
石油、食品、化工、配套設備等行業。
LC高粘度羅茨泵結構特點:
星河羅茨油泵由泵體、泵蓋、軸、齒輪、轉子、填料、壓蓋等部件組成,軸兩端處裝有骨架耐油密封,中間裝有回油裝置,以防進氣或漏油。
LC高粘度羅茨泵工作原理:
星河LC高粘度羅茨泵的工作原理與羅茨鼓風機相似。由于轉子的不斷旋轉,被抽氣體從進氣口吸入到轉子與泵殼之間的空間v0內,再經排氣口排出。由于吸氣后v0空間是全封閉狀態,所以,在泵腔內氣體沒有壓縮和膨脹。
星河LC高粘度羅茨泵在泵腔內,有二個"8"字形的轉子相互垂直地安裝在一對平行軸上,由傳動比為1的一對齒輪帶動作彼此反向的同步旋轉運動。在轉子之間,轉子與泵殼內壁之間,保持有的間隙,可以實現高轉速運行。由于羅茨泵是一種無內壓縮的真空泵,通常壓縮比很低,故高、中真空泵需要前級泵。星河泵業生產的羅茨泵的真空除取決于泵本身結構和制造精度外,還取決于前級泵的真空。為了提高泵的真空度,可將羅茨泵串聯使用。
但當轉子頂部轉過排氣口邊緣,v0空間與排氣側相通時,由于排氣側氣體壓強較高,則有一部分氣體返沖到空間v0中去,使氣體壓強突然。當轉子繼續轉動時,氣體排出泵外。
LC高粘度羅茨泵性能參數表:
型號 |
流量 m3/h |
工作 壓力 mpa |
進出 口徑 mm |
允許吸 上高度 ?m |
傳動形式 |
配用功率 |
功率 KW |
泵效率 % |
選數 r/min |
介質 溫度 ≤°C |
重量 kg |
應用范圍 |
減速器 型號 |
三角帶 代號 |
電動機型號 |
LCX-10/0.6 |
10 |
0.6 |
40 |
6 |
ZD14 |
A1778 |
|
3.0 |
62 |
400 |
140 |
167 |
柴油、 機油、 甘油、 石油、 牙膏、 食用油、稠油等 |
LC-18/0.6 |
18 |
0.6 |
50 |
6 |
ZD14 |
A1778 |
|
5.5 |
62 |
400 |
140 |
|
|
4.0 |
62 |
|
140 |
219 |
LC-38/0.6 |
38 |
0.6 |
65 |
6 |
ZD14 |
B2350 |
|
7.5 |
65 |
400 |
140 |
269 |
LC-50/0.6 |
50 |
0.6 |
100 |
6 |
ZL200 |
|
|
15 |
70 |
445 |
140 |
1160 |
LC-80/0.6 |
80 |
0.6 |
200 |
6 |
ZL200 |
|
|
30 |
70 |
209 |
140140 |
|
LCQT-100/0.6 |
100 |
0.6 |
200 |
6 |
ZL23.1 |
|
|
37 |
73 |
254 |
140 |
|
LCQT-10/0.6 |
10 |
0.6 |
40 |
6 |
ZD14 |
B2350 |
|
3.0 |
62 |
400 |
140 |
167 |
氣油、 容劑油、 煤油等 |
LCQT-18/0.6 |
18 |
0.6 |
50 |
6 |
ZD14 |
A1778 |
|
5.5 |
60 |
400 |
140 |
219 |
|
4.0 |
62 |
|
140 |
|
LCQT-38/0.6 |
38 |
0.6 |
65 |
6 |
ZD14 |
A1778 |
|
7.5 |
65 |
400 |
140 |
269 |
LCQT-50/0.6 |
50 |
0.6 |
100 |
6 |
ZL200 |
|
|
18.5 |
70 |
445 |
140 |
1160 |
LCQT-80/0.6 |
80 |
0.6 |
200 |
6 |
ZL23.1 |
|
|
30 |
70 |
209 |
140 |
? |
LCQT-100/0.6 |
100 |
0.6 |
200 |
6 |
ZL23.1 |
|
|
37 |
73 |
254 |
140 |
|
LCXW-10/0.6 |
10 |
0.6 |
40 |
6 |
ZD14 |
A1778 |
|
3.0 |
62 |
400 |
140 |
167 |
瀝青、 冷凝油、 稠油等 |
LCXW-18/0.6 |
18 |
0.6 |
50 |
6 |
ZD14 |
A1778 |
|
5.5 |
62 |
400 |
140 |
219 |
|
4.0 |
62 |
|
140 |
|
LCXW-38/0.6 |
38 |
0.6 |
65 |
6 |
ZD14 |
B2350 |
|
7.5 |
65 |
400 |
|
169 |
LCXW-50/0.6 |
50 |
0.6 |
100 |
6 |
ZL200 |
|
|
18.5 |
70 |
445 |
140 |
1160 |
LCXW-80/0.60 |
80 |
0.6 |
200 |
6 |
ZL23.1 |
|
|
30 |
70 |
209 |
140 |
|
LCXW-100/0.6 |
100 |
0.6 |
200 |
6 |
ZL23.1 |
|
|
37 |
73 |
254 |
140 |
